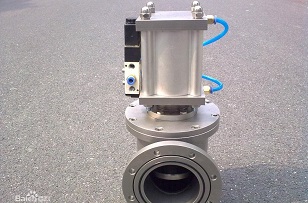

•                                                 高真空擋板閥




    高真空擋板閥用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。高真空擋板閥按軸封結構可分GD-J型橡膠軸封和GD-J(b)型波紋管軸封兩種。按通導形式可分GD-J為角通型式，GD-S為帶預抽口的三通型式。

主要零件材料

閥體、閥蓋、閥桿：鋁合金、碳鋼或不銹鋼

密封件：丁腈橡膠、氟橡膠、波紋管(軸封)。

產品特點

1、標準化、模塊化設計，易于更換及維修；

2、便于清潔的設計；

3、電磁閥采用節能設計，體積小。

主要性能指標

1、適用范圍

打開時閥板上的壓差：≤1.2×105Pa任意方向

閥體和閥座漏率：≤1.3×10-7Pa·L·s-1

建議首次維修前循環次數：　200，000次

閥體烘烤溫度：≤150℃

2、安裝位置

手動驅動：任意-氣動驅動：任意

電磁驅動：任意（波紋管密封）；密封面朝向真空（氟膠圈密封）

3、電源

氣動驅動：交流220V 50Hz，6W或直流24V，3W（特殊規格可定做）

電磁驅動：交流220V或230V 50Hz，起動功率800W、保持功率8W

壓縮空氣（只適用于氣動）：0.4～0.7MPa

閥門開啟和關閉時間-氣動驅動：≤1s

電磁驅動：開啟≤0.1s；關閉≤1s（氟膠圈密封）、關閉≤0.5s（波紋管密封）

4、閥門位置指示

手動驅動：帶有啟閉位置指示

氣動驅動：帶有啟閉位置指示開關（磁性開關）

電磁驅動：帶有開啟位置指示燈

應用

    真空閥門是真空系統中用以調節氣流量、 切斷或接通管路的元件。 高真空擋板閥以壓縮空氣為動力， 通過電磁換向閥改變氣路方向， 執行氣缸驅動擋板閥啟閉運動， 適用于1.3×10-3Pa~1.0×105Pa真空系統中用以開啟或隔斷氣流。 擋板閥具有結構簡單， 開閉時間短， 安全可靠， 堅固耐用， 并且可以自動控制等優點， 被廣泛應用于電子、 化工、 冶金、 航空、 航天、 材料、 生物醫藥、 原子能、 宇宙探測等高科技領域。 高真空氣動擋板閥的氣缸直徑及活塞桿直徑設計十分重要， 擋板閥在開閉時， 若氣缸及活塞桿直徑設計不合理則會導致閥門產生無法打開、 啟閉時間長等問題。
